1引言
我們廠是搪玻璃反應釜的專業生產廠。由于搪燒以后的鐵體上不能再施焊,在搪燒前就應該把上接環和下接環分別焊在簡體的外壁上,以便搪燒后安裝隔套。在長期的生產實踐中我們發現,上接環處的搪燒質量不穩定,在制造閉式反應釜時,搪燒質量問題尤為明顯。對此我們作了大量的統計分析及試驗改進,終于找到了解決這個問題的方法。下面就此進行闡述:
2上接環的結構形式對搪玻璃反應釜搪玻璃質量的影響

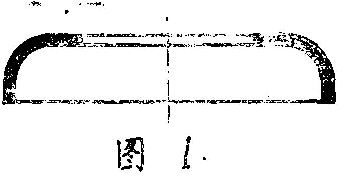

上接環的結構形式一般有兩種,圖l是單圓弧上接環。這種上接環的結構簡單,制作方便。焊接到簡體上經搪燒后,焊接處的縮腰(該處筒體直徑尺寸變?。┖屠z不明顯,但是該形式的上接環彈性補償能力差,也就是說搪玻璃反應釜在被使用時,隔套內的溫度和壓力所產生的應力要靠上、下接環的彈性變形來消除。由于上接環彈性補償能力差,因而容易發生上接環焊接處內壁的爆瓷現象。

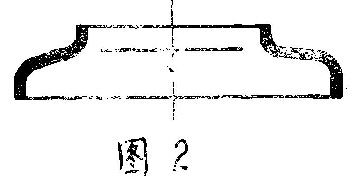

圖2是雙圓弧上接環。這種上接環由于有了兩個圓弧,其彈性補償能力較大,因而壓力溫度引起的應力能被彈性變形所補償,所以這種結構形式被廣泛地采用。但這種結構形式在焊接處搪燒后的縮腰和拉絲現象較明顯,在制造閉式反應釜時尤為嚴重。該處的縮腰和拉絲使搪玻璃表面外凸及瓷層的不致密。眾所周知,外凸及不致密的搪玻璃表面更容易爆瓷。如何解決這個新問題呢?
3上接環的選擇和安裝位置對搪玻璃反應釜搪玻璃質量的影響

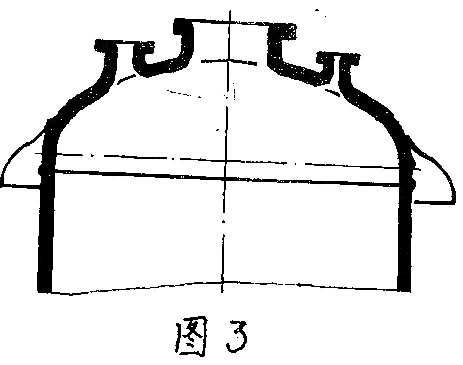

針對縮腰和上接環小口端直邊處擋火易產生拉絲的問題,在搪燒閉式反應釜時,我們把上接環的焊接位置上移至上封頭的小圓弧處,(圖3)并且把雙圓弧上接環小口端直邊減至5毫米左右。經搪燒后發現焊接位置處的縮腰及拉絲現象消失了。通過分析可知,上封頭的小圓弧起了分散變形應力的作用,上接環小口端直邊的減小,則減小了擋火產生的拉絲。
然而新的問題又產生了,由于封頭直邊只有40毫米,導致簡體與上封頭的環縫被上接環大口端擋住,使上環縫的熱量傳遞受到了影響。因而很難控制上環縫處的搪燒質量。
4上接環在閉式反應釜上應用
生產中發現,凡是焊縫擋火,該處的搪玻璃質量就容易出現問題。在制造閉式反應釜時,要解決上環縫被擋火的問題,較簡單的方法是割去上接環的擋火部分,但在實際生產中很難辦到,因?yàn)樯辖迎h(huán)的高度尺寸本來就不大。我們想到了改變上環縫的位置。這樣只能增大上封頭的直邊距離,使上環縫下移。這很容易辦到,在這種狀況下,我們搪燒了4個15000升閉式反應釜,搪燒質量很好。實踐證明,閉式反應釜采用雙圓弧的上接環(小口端直邊5毫米左右)施焊于上封頭小圓弧處且增加上封頭的直邊長度,能有效地保證搪燒工序的順利進行,并使搪燒質量得以保證。
上述方法的運用,不僅使得長期以來閉式反應釜難搪燒的問題成為過去,而且使得搪玻璃反應釜的加熱面積得到了增加,從而增加了實用容積,獲得了用戶的好評。
